4.5 图标
4．5．1图表的基本概念
1．图表类型
Excel提供了标准图表类型，每一种图表类型又分为多个子类型，可以根据需要选择不同的
图表类型表现数据。常用的图表类型有：柱形图，条形图，饼图，面积图、XY散点图、圆
环图、股价图、曲面图、圆柱图，圆锥图和凌锥图等(每种图表类型的功用请查看图表向导)。
2．图表的构成

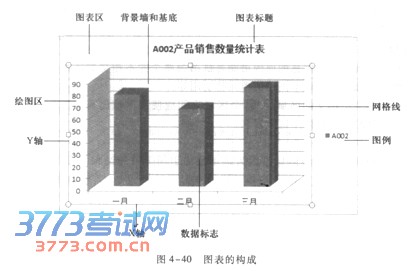

一个图表主要由以下部分构成(如图4-40所示)：
(1)图表标题。描述图表的名称，默认在图表的顶端，可有可无。
(2)坐标轴与坐标轴标题。坐标轴标题是x轴和y轴的名称，可有可无。
(3)图例。包含图表中相应的数据系列的名称和数据系列在图中的颜色。
(4)绘图区。以坐标轴为界的区域。
(5)数据系列。一个数据系列对应工作表中选定区域的一行或一列数据。
(6)网格线。从坐标轴刻度线延伸出来并贯穿整个“绘图区”的线条系列，可有可无。
(7)背景墙与基底。三维图表中会出现背景墙与基底，是包围在许多三维图表周围的区域， 用于显示图表的维度和边界。
4．5．2创建图表
1．嵌入式图表与独立图表
“嵌入式图表”与“独立图表”的创建操作基本相同，主要的区别在于它们存放的位置不同。
创建图表主要利用“插入”选项卡下的“图表”命令组完成。当生成图表后单击图表，功能区会出现“图表工具”选项卡 ，其下的“设计”、“布局”、“格式”选项卡可以完成图表图形颜色、图表位置、图表标题、图例位置、图表背景墙等的设计和布局以及颜色的填充等格式设计。
1)嵌入式图表
嵌入式图表是指图表作为一个对象与其相关的工作表数据存放在同一工作表中。
2)独立图表
独立图表以一个工作表的形式插在工作簿中。在打印输出时，独立图表占一个页面。
2．创建图表的方法
1)利用选项卡下的命令建立“嵌入式图表”和“独立图表”
2)利用“自动绘图”建立独立图表
选定要绘图的数据区域，按Fll键即可。对于例4-14的问题，结果如图4-47所示。
